• 公司新聞
• 公司公告
• 產品與服務
• 研究與開發(fā)

2017-03-17    來源：    作者：  瀏覽次數(shù)：1739

耐火材料砌筑預留膨脹縫重要性

耐火磚制品在使用過程中，發(fā)生線度和體積變化的指標主要有線膨脹重燒體積變化。耐火磚制品的重燒體積變化時一種不可逆的體積過程，而制品的熱膨脹是一種可逆的體積變化。耐火磚制品作為構筑熱工設備的機構材料，常常在高溫和溫度反復變化的條件下使用，材料的體積變化主要取決于制品的線膨脹性質。因此，在使用過程中，即使制品重燒收縮，也需要預留膨脹縫，容納制品因反復的溫度變化產生的線膨脹。
膨脹縫的留設
工業(yè)窯爐的耐火材料因為化學成分和物理結構的不同，以及砌筑方法和砌筑材料的不同，受熱后的膨脹量也有一定的差異。大體積耐火材料膨脹縫的設置，應根據以上因素來確定。通常膨脹縫的間距應在1.5-2m之間。工作溫度低于800℃的Ⅲ類耐火粘土磚砌筑體、紅磚砌筑體和硅藻土磚砌筑體，由于膨脹量較小，自身吸收能力較強，在4m的長度以內，可不設膨脹縫。一般情況下，膨脹縫的寬度應取加熱面最高溫度時理論膨脹量的50%～100%。以下為常用耐火材料內襯的膨脹縫寬度的參考值(mm/m)

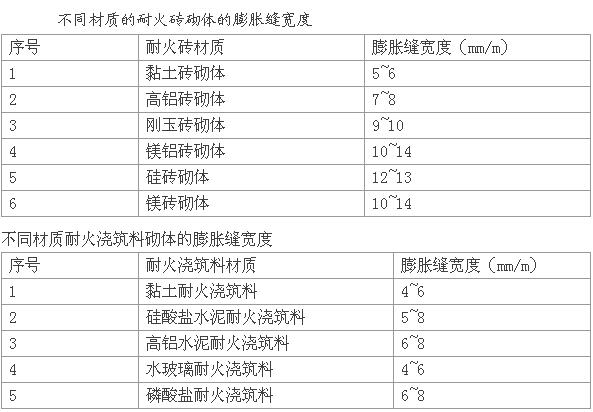

不同材質的耐火磚砌體的膨脹縫寬度
